Промышленные секционные ворота DOORHAN серии ISD01




Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию — сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

ЗОНА ПРИМЕНЕНИЯ
Автомойки

Складские комплексы
Производственные цеха
ПРЕИМУЩЕСТВА
ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
ЦВЕТА
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Нестандартный цвет по карте RAL (наценка)
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм2 000 - 8 000
Ширина проема, мм2 000 - 8 000
Притолока, ммот 150
Пристенки, ммот 120
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка "ступенька"
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА
Накладной монтаж - cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Низкий подъем, барабан спереди
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥ 230; ≥ 260 (с потолочным приводом)
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 110
Ab, мм Высота оси вала и барабана≥ A + 59
A1, мм Высота вертикальной направляющейА - 543
A2, мм Высота горизонтальной направляющейА - 106
E, мм Длина горизонтальных направляющихН + 300
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
P, мм Зона расположения потолочного приводаН + 1 185
n, мм Перекрытие проема в открытом положении190 (без привода); 0...10 (с потолочным приводом)
Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥ 160
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 54
Ab, мм Высота оси вала и барабана≥ A + 59
A1, мм Высота вертикальной направляющейА - 552
A2, мм Высота горизонтальной направляющейА - 115
E, мм Длина горизонтальных направляющихН + 440
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
P, мм Зона расположения потолочного приводаН + 1 185
n, мм Перекрытие проема в открытом положении245 (без привода); 40...60 (с потолочным приводом)
Низкий подъем, барабан сзади
НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥ 150 ≥ 180 (с потолочным приводом)
B, мм Ширина проемаB
A, мм Высота угловой стойкипри h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабанапри h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющейА - 543
A2, мм Высота горизонтальной направляющейА - 106
E, мм Длина горизонтальных направляющихН + 510
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
P, мм Зона расположения потолочного приводаН + 1 185
n, мм Перекрытие проема в открытом положении240 (без привода); 40...60 (с потолочным приводом)
Стандартный наклонный подъем
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки> 500
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 250…985
Ab, мм Высота оси вала и барабанаА + 86/97
A1, мм Высота вертикальной направляющейН - 300
E, мм Длина горизонтальных направляющихзависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража)
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, мм Зона расположения привода на вал300
Высокий подъем
ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки> 520
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проемапо умолчанию h - 330
A, мм Высота угловой стойкиH + HL
Ab, мм Высота оси вала и барабанаA + 86/97
A1, мм Высота вертикальной направляющейА - 580
A2, мм Высота горизонтальной направляющейА - 53
E, мм Длина горизонтальных направляющихH - НL + 470...600
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
Q, мм Зона расположения привода на вал300
Высокий подъем, барабан снизу
ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥1 600
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проема1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойкиH + HL
Ab, мм Высота оси вала и барабанаH + 400...600 + 280
A1, мм Высота вертикальной направляющейА - 580
A2, мм Высота горизонтальной направляющейА - 53
E, мм Длина горизонтальных направляющихH - НL + 470...600
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство≥ 300
Q, мм Зона расположения привода на вал≥ 500
Наклонный высокий подъем
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥ 500
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проема330
A, мм Высота угловой стойкиH + HL + 15...749
Ab, мм Высота оси вала и барабана≤ А + 86/97
A1, мм Высота вертикальной направляющейН + HL - 330...580
E, мм Длина горизонтальных направляющихзависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража)
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, мм Зона расположения привода на вал300
Наклонный высокий подъем, барабан снизу
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки≥ 500
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проема≥ 1 330
A, мм Высота угловой стойкиH + HL + 15...749
Ab, мм Высота оси вала и барабана> H + 680
A1, мм Высота вертикальной направляющейН + HL - 330...580
E, мм Длина горизонтальных направляющихзависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь гаража)
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство300 min
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, мм Зона расположения привода на вал≥ 650
Вертикальный подъем
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки> Н + 500
B, мм Ширина проемаB
A, мм Высота угловой стойки2H + 120
Ab, мм Высота оси вала и барабанаA + 166
A1, мм Высота вертикальной направляющейН
S, мм Минимальное боковое пространство120
Q, мм Зона расположения привода на вал300
Вертикальный подъем, барабан снизу
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки> H + 120
B, мм Ширина проемаB
A, мм Высота угловой стойки2H + 120
Ab, мм Высота оси вала и барабанаH + 680
A1, мм Высота вертикальной направляющейH + 850
S, мм Минимальное боковое пространство500 min
Q, мм Зона расположения привода на вал≥ 650
Стандартный подъем
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиR381: ≥ 420; R305: ≥ 350
B, мм Ширина проемаB
A, мм Высота угловой стойкиR381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабанаA + 97
A1, мм Высота вертикальной направляющейR381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющейА - 110
E, мм Длина горизонтальных направляющихR381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизмазависит от размеров проема и веса щита
S, мм Минимальное боковое пространство120
P, мм Зона расположения потолочного приводаН + 1 060
Q, мм Зона расположения привода на вал300
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Специальная конструкция окон (размером 635 х 330 мм или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

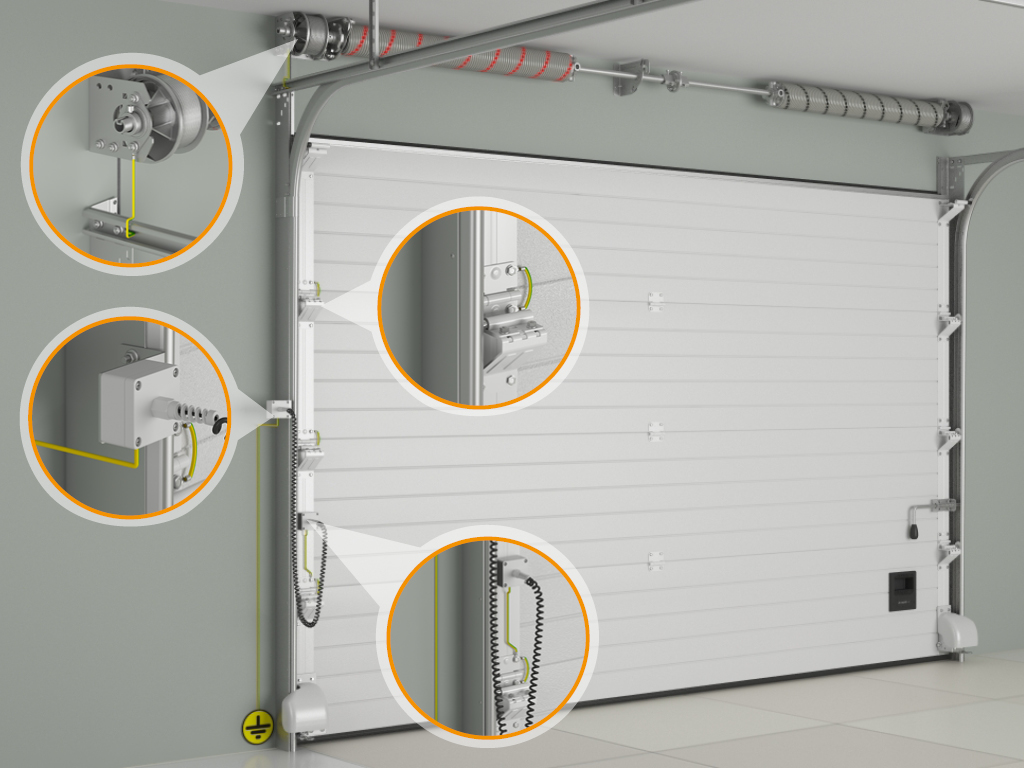

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)1,13 (А)значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)460 (В)
Усилие ручного открывания и закрывания, Н, не более260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)4,9
Безотказность, количество циклов открывания-закрывания, не менеебезотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²13,5точное значение зависит от типоразмера панелей, используемых в конструкции ворот
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
УПАКОВКА
УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описаниесистема направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а так же фирменным логотипом компании
Составкартон, пенопласт, стретч-пленка, скотч
Ширина, ммупаковка щита — от 500 до 800
Высота, ммупаковка щита — от 200 до 800
Длина, ммупаковка щита — от 2 100 до 8 100
Вес брутто, кгдо 1000
Количество в упаковкеупаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.



Купить

тел. 8(495) 255-00-15 в г.Москва - ВЫСОКИЕ РЕШЕНИЯ | SB-TEH.RU

Москве - Подольске - Чехове - Климовске - Домодедово - Туле - Воронеже

CAME : NICE : FAAC : DOORHAN : ALUTECH : ZAIGER : AN-MOTORS : HORMANN : BFT : PERCO : MARANTEC

Варшавское шоссе

ДОСТАВКА В РЕГИОНЫ РОССИИ


Назад в раздел
