СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА
Противопожарные секционные ворота применяются в качестве преграды от распространения огня и дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот, отличаются своим дизайном и современным элегантным видом. Такие ворота устанавливают в местах, где очень мало пространства для открывания и закрывания. По периметру противопожарных секционных ворот устанавливаются резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается и герметизирует ворота. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки. Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Они безопасны в использовании — в их конструкции предусмотрены защитные устройства от разрыва троса и обрыва пружины, обеспечивающие надежную работу и предотвращающие падение полотна ворот. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией, а также защитой от взлома. Для автоматизации противопожарных секционных ворот применяются электроприводы DoorHan. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Внешняя сторона противопожарных секционных ворот

Внутренняя сторона противопожарных секционных ворот

ЗОНА ПРИМЕНЕНИЯ
Секционные противопожарные ворота, установленные на производстве
Секционные противопожарные ворота, установленные в зоне подземной парковки
ПРЕИМУЩЕСТВА
Высокий предел огнестойкости
Копмактность конструкции относительно проема
В конструкции ворот предусмотрены устройства от разрыва троса, которое предотвращает падение полотна в аварийной ситуации
Устройство от обрыва пружины, которое также предотвращает падение полотна в аварийной ситуации
Полотно ворот имеет более легкий вес
Высокая прочностью, термо- и звукоизоляция, а также защита от взлома.
Надежная работа при интенсивной эксплуатации
Различные варианты конструкций
Возможность перекрытия больших проемов
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Ширина проема, ммОт 2000 до 6000*
Высота проема, ммОт 2000 до 6000*
Притолока, ммОт 650
Пристенки, ммОт 300
Глубина помещения, ммВысота проема + 600
*Размеры от 5000 мм по ширине и высоте требуют дополнительного согласования с конструктором.
РАЗМЕРЫ ПРОЕМА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Поверхность stucco
СТАНДАРТНЫЕ ЦВЕТА RAL 9002 БЕЛЫЙ, RAL 8014 КОРИЧНЕВЫЙ, ВОЗМОЖНА ПОКРАСКА В ЛЮБОЙ ЦВЕТ RAL.
RAL 9002 Белый-стандартный
RAL 8014 Коричневый-стандартный
RAL-9003 Белый
RAL-5005 Синий
RAL-6005 Зеленый
RAL-3005 Бордовый
RAL-9006 Серебристый
RAL-1014 Бежевый
RAL-7004 Серый
RAL-3000 Красный
RAL-7016 Антрацит
КОНСТРУКЦИЯ
1. Направляющая для полотна ворот
2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловые стойки
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор
9. Устройство защиты от обрыва пружины
10. Барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сендвич-панелей
14. Боковая крышка
15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Замер каждой величины необходимо производить как минимум по трем точкам:
Н – высота проема (расстояние от пола до верха проема);
В – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до потолка);
b1/b2 – Левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия)
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина При замере h, b1, b2 — наименьшая.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Панели состоят из двух стальных листов и минеральной ваты между ними, которая обладает повышенными жароустойчивыми и огнеупорными свойствами, благодаря чему панели позволяют выдержать открытый огонь в течение 60 минут, устойчивы к различным химикатам, маслам и растворителям, а также не подвержены коррозии. Конструкция панели: 1. Гипсокартон; 2. Стальное усиление под петли (усиление, предотвращающее разбалтывание петель и повышающее взломоустойчивость); 3. Минераловатная прослойка плотностью 130 кг/м3.
Секционные противопожарные ворота. Основные размеры.
СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА. ОСНОВНЫЕ РАЗМЕРЫ.
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
B, мм Ширина проемаB
L, мм Ширина полотнаB+200
Высокий подъем, вал снизу
ВЫСОКИЙ ПОДЪЕМ, ВАЛ СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиh≥1650
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проема1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойкиH+HL
Ab, мм Высота оси вала и барабанаH + 400...600 + 280 (монтаж на трубе); H + 1203 (октогональный вал)
A1, мм Высота вертикальной направляющейA-580
A2, мм Высота горизонтальной направляющейA-53
E, мм Длина горизонтальных направляющихH - НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолкуE/2
S, мм Минимальное боковое пространство300
Q, мм Зона расположения привода на вал450
Высокий подъем
ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиh≥750
HL, мм Расстояние от уровня горизонтальных направляющих до проемаh-370
A, мм Высота угловой стойкиH+HL
Ab, мм Высота оси вала и барабанаA+86/97
A1, мм Высота вертикальной направляющейA-580
A2, мм Высота горизонтальной направляющейA-53
E, мм Длина горизонтальных направляющихH - НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолкуE/2
Db, мм Рабочая зона торсионного механизмаЗависит от размеров проема и веса щита
S, мм Минимальное боковое пространство300
Q, мм Зона расположения привода на вал450
Наклонный высокий подъем
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки700
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проема330
A, мм Высота угловой стойкиH + HL + 15...749
Ab, мм Высота оси вала и барабана≤ А + 86/97
A1, мм Высота вертикальной направляющейН + HL - 330...580
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолкуA3/2
Db, мм Рабочая зона торсионного механизмаЗависит от размеров проема и веса щита
S, мм Минимальное боковое пространство300
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, мм Зона расположения привода на вал450
Стандартный наклонный подъем
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиh>650
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 250...985
Ab, мм Высота оси вала и барабанаА + 86/97
A1, мм Высота вертикальной направляющейН - 445
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолкуA3/2
Db, мм Рабочая зона торсионного механизмаЗависит от размеров проема и веса щита
S, мм Минимальное боковое пространство300
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Q, мм Зона расположения привода на вал450
Стандартный подъём
СТАНДАРТНЫЙ ПОДЪЁМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиh≥650
B, мм Ширина проемаB
A, мм Высота угловой стойкиH + 425
Ab, мм Высота оси вала и барабанаА + 166
A1, мм Высота вертикальной направляющейA - 580
A2, мм Высота горизонтальной направляющейA - 110
E, мм Длина горизонтальных направляющихH+479
B1, мм Координата промежуточной точки крепления направляющих к потолкуE/2
Db, мм Рабочая зона торсионного механизмаЗависит от размеров проема и веса щита
S, мм Минимальное боковое пространство300
Q, мм Зона расположения привода на вал450
Высокий наклонный подъем вал снизу
ВЫСОКИЙ НАКЛОННЫЙ ПОДЪЕМ ВАЛ СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолокиh>1750 - старая система; h>2440 - новая система.
B, мм Ширина проемаB
HL, мм Расстояние от уровня горизонтальных направляющих до проемаHL≥1330 - старая система; HL≥2020 - новая система.
A, мм Высота угловой стойкиH + HL+235
Ab, мм Высота оси вала и барабанаH+680 - старая система; H+1370 - новая система.
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)H+800...1000
B1, мм Координата промежуточной точки крепления направляющих к потолкуA3/2
S, мм Минимальное боковое пространство300
Q, мм Зона расположения привода на вал450
α° Угол наклона направляющих к горизонтали5...65 (кратен 5°)
Вертикальный подъем вал снизу
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ВАЛ СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проемаH
h, мм Высота притолоки>H+790
B, мм Ширина проемаB
A, мм Высота угловой стойки2H+200
Ab, мм Высота оси вала и барабанаH + 400...600 + 280 (монтаж на трубе); H + 1203 (октагональный вал)
S, мм Минимальное боковое пространство300
Q, мм Зона расположения привода на вал450
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Щит ворот из стальных панелей толщиной 60 мм
Оцинкованные торсионные пружины
Комплект направляющих
Устройство защиты от обрыва троса
Устройство защиты от разрыва пружины
Комплект крепежных элементов
Амортизаторы
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Приемник внешний
Фотоэлементы
Сигнальная лампа
Пульт радиоуправления
Ключ-кнопка для управления
Модуль для управления с мобильного телефона
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Теплопроводность, Вт/м ·С0,38
Звукоизоляция, дБ, класс (ГОСТ 31174)24
Водонепроницаемость по ГОСТ26602.2-99, Па1 классдавление воды 30 Па
Предел огнестойкости, минне менее 60 мин.
Вес полотна ворот, кг/м222
Усилие ручного открывания и закрывания, Н, не более588
СПОСОБЫ МОНТАЖА
Накладной монтаж.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секционные противопожарные ворота должны работать плавно без заклиниваний и рывков.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. В случае появления при работе секционных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратится к квалифицированному персоналу.
4. При открытии ворот вручную не прилагайте к ним больших усилий. Открывайте полотно ворот равномерно. Запрещается открывать ворота резкими толчками
5. Во избежание несчастного случая следите, чтобы в момент работы ворот, люди и животные не находились в зоне действия ворот.
6. Следите, чтобы в момент работы ворот, в проеме не было посторонних предметов.
7. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с секционными противопожарными воротами, необходимо обращаться в техническую службу предприятия- изготовителя для консультации (четкое описание возникшей проблемы, утвержденное документально).
8. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.
9. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
10. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.
11. Для обеспечения надёжной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
12. Не допускается при работе ворот удерживать. Это может привести к травме или поломке конструкции.
13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
14. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию .
15. Внимательно ознакомитесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
16. В случае использования секционных противопожарных ворот или их комплектующих не по назначению производитель не несёт ответственности за их целостность и надёжность.
УПАКОВКА
УПАКОВКА В КАРТОНУПАКОВКА ПРЕДСТАВЛЯЕТ СОБОЙ...
ОписаниеУпаковка щита и системы направляющих ворот представляет собой 2 слоя картона обернутого вокруг спопки панелей с перехлестом на стыке листов картона не менее 100 мм. Картонная упаковка сверху покрыта стрейч-пленкой в 2 слоя и закреплена скотчем с логотипом кампании
СоставКартон пятислойный, стрейч-пленка, скотч с логотипом
Ширина, ммот 550 до 700
Высота, ммот 300 до 500
Длина, ммот 2000 до 6000
Вес брутто, кгдо 100
Количество в упаковкеот 3 до 5 панелей, система направляющих и пружинный механизм

УПАКОВКА В КОРОБКУУПАКОВКА ПРЕДСТАВЛЯЕТ СОБОЙ...
ОписаниеУпаковка комплектации представляет собой коробку стандарного размера обернутую снаружи стрейч-пленкой и закрепленную скотчем с логотипом кампании
СоставКоробка из трехслойного картона, стрейч-пленка, скотч с логотипом
Ширина, мм450
Высота, мм300
Длина, мм550
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности секционных противопожарных ворот производства ГК DoorHan на срок 1 год.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимнее период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
НОВИНКИ

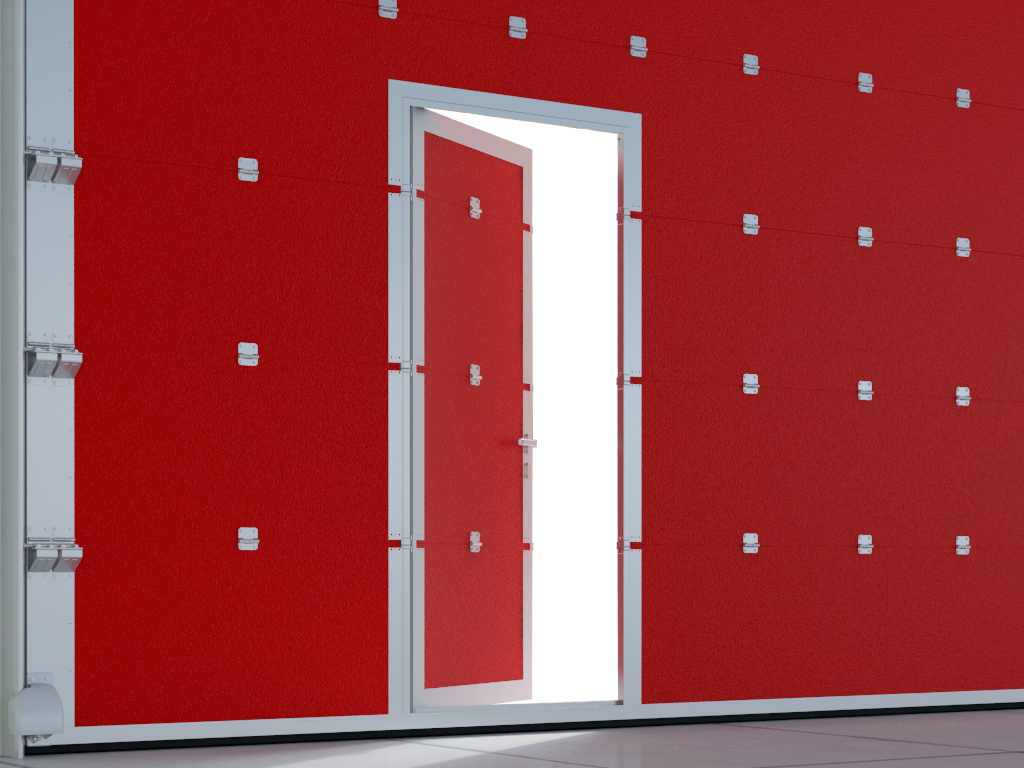

Встроенная калитка обеспечивает доступ в помещение без необходимости подъема ворот и может служить эвакуационным выходом
